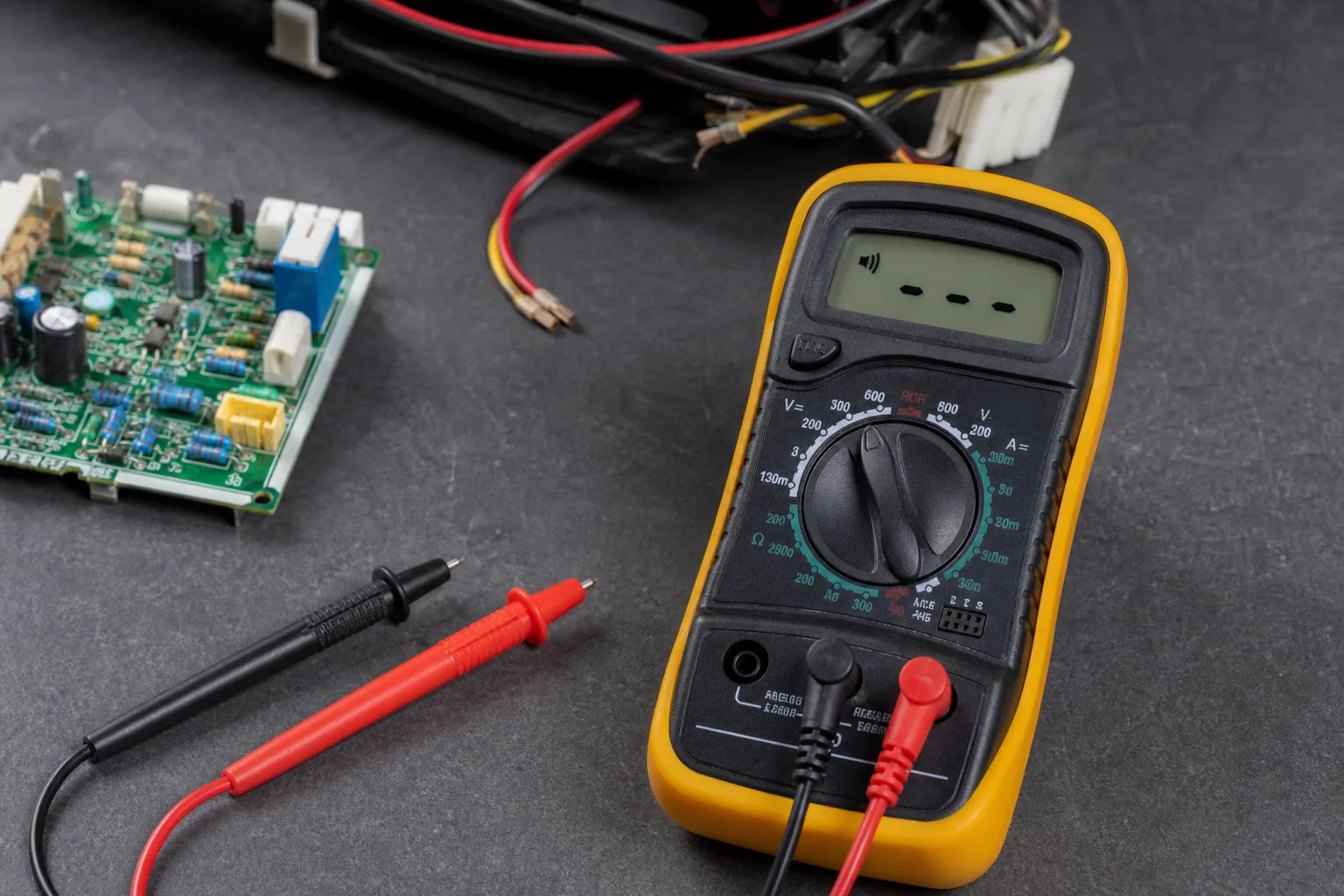

Mit einem Multimeter kannst du schnell prüfen, ob ein Stromkreis geschlossen ist. Die Durchgangsprüfung zeigt dir, ob Leitungen, Bauteile oder Lötstellen elektrisch verbunden sind. Das ist hilfreich, wenn Sicherungen fliegen, Steckdosen nicht funktionieren oder Maschinen im Hobbykeller ausfallen.
Ein Kurzschluss entsteht, wenn stromführende Leiter ungewollt direkt verbunden sind oder wenn Isolierung beschädigt ist. Typische Anzeichen im Haushalt sind plötzliches Auslösen von Sicherungen, Funken, Rauchgeruch oder heiße Kabel und Steckdosen. In der Werkstatt treten Probleme durch Lötbrücken, falsch verkabelte Steckverbinder oder verschlissene Motorwicklungen auf. Kurzschlüsse können Geräte beschädigen und Brände auslösen. Deshalb ist frühes Erkennen wichtig.
Die Durchgangsprüfung mit dem Multimeter ist kein Hexenwerk. Du stellst das Gerät auf Durchgangsprüfung oder niedrigen Widerstand. Dann prüfst du gezielt Leitungen, Kabel und Bauteile. Viele Multimeter machen einen Piepton bei Verbindung. Das spart Zeit und zeigt dir schnell den Fehlerort.
In diesem Artikel erkläre ich dir, wie du sicher misst. Du bekommst konkrete Schritte, typische Messwerte und Hinweise zur Fehlerbehebung. Außerdem gibt es Sicherheitstipps, damit du Gefahren vermeidest. So findest du Kurzschlüsse gezielt und behebst sie wirksam.
Wie die Durchgangsprüfung mit dem Multimeter Kurzschlüsse aufdeckt
Die Durchgangsprüfung prüft, ob zwei Punkte elektrisch verbunden sind. Du setzt das Multimeter in die Durchgangs- oder Widerstandsmessung. Wenn der Widerstand sehr niedrig ist oder das Gerät piept, liegt eine Verbindung vor. Ein Kurzschluss zeigt sich durch extrem niedrige Widerstandswerte. Für verlässliche Ergebnisse musst du die Stromversorgung trennen. Bauteile wie Dioden oder Widerstände können das Messergebnis beeinflussen. Deshalb baust du idealerweise die zu prüfenden Teile aus dem Stromkreis aus oder trennst Verbindungen, bevor du misst.
| Messwert / Anzeige | Mögliche Ursache | Empfohlene Gegenmaßnahme |
|---|---|---|
| Piepton oder ~0 Ω | Direkter Leiterkontakt. Typisch für Kurzschluss zwischen Phase und Neutralleiter oder Masse. | Strom ausschalten. Leitung trennen. Sichtprüfung auf beschädigte Isolierung oder Lötbrücken. Bauteile ersetzen. |
| 0,1 Ω – 10 Ω | Sehr geringer Widerstand. Entweder erwünschte niederohmige Verbindung oder fehlerhafter Kurzschluss. | Bereich eingrenzen. Steckverbindungen prüfen. Kabelbruch oder Metallkontakt suchen. Bei Motoren Wicklung prüfen lassen. |
| 10 Ω – 100 Ω | Niedriger Widerstand. Mögliche verschmorte Kontakte, kontaminierte Steckverbinder oder beschädigte Bauteile. | Steckverbinder reinigen oder ersetzen. Verbindungen nachlöten. Bauteil auf Wärmeentwicklung prüfen. |
| 100 Ω – 1 kΩ | Mittlerer Widerstand. Kein klarer Kurzschluss. Teilweise Kontakt oder defektes Bauteil. | Weitere Messungen durchführen. Bauteile einzeln prüfen. Ersatzteilprobe möglich. |
| >1 kΩ bis ~1 MΩ | Hoher Widerstand. Normalerweise keine leitende Verbindung. Isolierung vorhanden. | Kein Kurzschluss. Wenn Verbindung erwartet wird, Anschluss prüfen oder Leiterbahn verfolgen. |
| OL / offen / ∞ | Unterbrochener Stromkreis. Kabelbruch, geöffnete Sicherung oder defektes Bauteil. | Leitung durchklingeln. Sicherungen prüfen. Kabelverläufe nach Unterbrechungen absuchen. |
Kurzer Hinweis zur Messung: Immer spannungsfrei messen. Bauteile wie Dioden geben in der Durchgangsprüfung andere Werte. Nutze bei Unsicherheit die Diodenfunktion des Multimeters. Die Durchgangsprüfung hilft dir, Fehler schnell einzugrenzen und beschädigte Leitungen oder Bauteile zu finden.
Entscheidungshilfe: Multimeter richtig einstellen und Kurzschlüsse erkennen
Wenn du unsicher bist, wie du das Multimeter bei einer Durchgangsprüfung einsetzen sollst, helfen klare Fragen. Sie zeigen dir die richtige Reihenfolge. So vermeidest du Fehler und findest Kurzschlüsse zuverlässig.
Ist die Schaltung spannungsfrei?
Spannung ausschalten und das Gerät trennen. Prüfe mit dem Multimeter im Spannungsmodus, ob wirklich keine Spannung mehr anliegt. Viele Schäden und falsche Messergebnisse entstehen, wenn unter Spannung gemessen wird. Nur spannungsfreie Messungen in der Durchgangsprüfung sind sicher und aussagekräftig.
Welche Einstellung wähle ich am Multimeter?
Nutze zuerst die Durchgangsprüfung oder den niedrigen Widerstandsbereich. Achte auf den Piepton. Wenn dein Gerät keinen Piepton hat, lies den Widerstandswert ab. Bei elektronischen Bauteilen kann die Diodenfunktion hilfreich sein. Manche Multimeter sind autorange. Wenn du manuell wählst, nimm einen niedrigen ohm-Bereich für kurze Distanzen und sehr geringe Widerstände.
Ist die Messstelle isoliert oder Teil eines komplexen Netzwerks?
Trenne Verbindungen wenn möglich. Baue das Bauteil aus oder löte ein Ende ab. So vermeidest du Messfehler durch Parallelwege. Achte auf große Kondensatoren. Diese entladen sich langsam und können bei Messungen stören. Bei Motoren oder Transformatoren können Wicklungen falsche Werte liefern. Wenn du unsicher bist, miss mehrere Stellen, um den Fehler einzugrenzen.
Typische Unsicherheiten sind fehlerhafte Messleitungen, Restspannung und Messung in Parallelschaltungen. Prüfe die Messleitungen kurz vor der Messung auf Durchgang. Arbeite Schritt für Schritt. Trenne systematisch Abschnitte. So findest du Kurzschlüsse schneller und sicherer.
Wann die Durchgangsprüfung im Alltag sinnvoll ist
Die Durchgangsprüfung ist ein einfacher Weg, Kurzschlüsse und Unterbrechungen zu finden. Sie spart Zeit bei der Fehlersuche. Sie verhindert unnötige Ersatzteilekäufe. In den folgenden Alltagsfällen siehst du, wie praktisch die Messung ist.
Haushalt: Steckdose löst Sicherung aus
Du steckst einen Staubsauger ein und die Sicherung fliegt. Zuerst trennst du die Stromversorgung. Dann misst du mit dem Multimeter zwischen Phase und Neutralleiter. Ein Piepton oder nahezu 0 Ω weist auf einen direkten Kurzschluss hin. Oft steckt die Ursache in einem defekten Gerät oder in beschädigter Isolierung der Leitung. Wenn du das Gerät absteckst und die Sicherung nicht mehr auslöst, war das Gerät schuld. So vermeidest du, dass ganze Leitungsabschnitte unnötig ausgetauscht werden.
Werkstatt: Bohrmaschine oder Schleifer spinnt
Ein Elektrowerkzeug läuft nur kurz oder raucht. Nach dem Abklemmen misst du die Zuleitung und das Netzkabel. Prüfe auch Motorwicklungen. Niedriger Widerstand zwischen Leiter und Gehäuse deutet auf Isolationsfehler hin. Mit der Durchgangsprüfung grenzt du ein, ob das Problem im Kabel, im Schalter oder im Motor liegt. Du kannst gezielt das defekte Teil ersetzen. Das spart Reparaturzeit und Kosten.
KFZ: Sicherung durchgebrannt oder Elektrik spinnt
Im Auto ist eine Sicherung durchgeschmort. Trenne die Batterie. Suche die betroffene Leitung und messe zwischen der Sicherungsverteilerseite und Masse. Ein unerwarteter Durchgang zeigt eine unerwünschte Verbindung zur Karosserie. Häufige Ursachen sind aufgeplatzte Kabel, eingeklemmte Leitungen oder korrodierte Steckverbinder. Mit der Durchgangsprüfung findest du die Stelle. So führst du punktuelle Reparaturen aus und vermeidest Folgeschäden an Steuergeräten.
Weitere Alltagsszenarien
Bei Haushaltsgeräten wie Herdplatten oder Waschmaschinen hilft die Prüfung, Heizungen oder Motoren zu prüfen. Bei Lampen findest du Kurzschlüsse in Zuleitungen oder Fassungen. Bei Schaltschränken in der Werkstatt entdeckst du Lötbrücken oder falsch verdrahtete Klemmen. In allen Fällen gilt: Strom ab. Bauteile wenn möglich abtrennen. Dann misst du. So vermeidest du falsche Schlüsse durch Parallelwege in Schaltungen.
Die Durchgangsprüfung ist kein Allheilmittel. Sie ist aber ein effektives Werkzeug. Du findest damit Kurzschlüsse schneller. Du arbeitest gezielter. Das führt zu schnelleren und kostengünstigeren Reparaturen.
Häufige Fragen zur Durchgangsprüfung und Kurzschluss-Erkennung
Ist die Durchgangsprüfung sicher, wenn noch Strom anliegt?
Nein. Schalte die Stromquelle immer aus und trenne das Gerät oder die Leitung vom Netz. Prüfe vor der Messung mit der Spannungsmessfunktion, ob wirklich keine Spannung mehr anliegt. Kondensatoren können noch geladen sein, also vorher entladen oder Bauteile abklemmen.
Mein Multimeter piept, bedeutet das automatisch ein Kurzschluss?
Ein Piepton zeigt eine elektrische Verbindung oder sehr niedrigen Widerstand an. Das kann ein Kurzschluss sein. Es kann aber auch eine normale Verbindung sein, etwa ein geschlossener Schalter oder eine niederohmige Leiterverbindung. Isoliere den Messbereich und prüfe weitere Punkte, um die Ursache zu bestätigen.
Ich messe sehr niedrigen Widerstand an einem Motor. Ist das ein Fehler?
Nicht unbedingt. Motorwicklungen haben oft niedrige Ohmwerte. Vergleiche mit Herstellerangaben oder ähnlichen Motoren. Wenn zwischen Wicklung und Gehäuse ein Durchgang besteht, deutet das auf Isolationsfehler hin und das ist ein Problem.
Warum zeigt das Multimeter offen an, obwohl eine Verbindung vorhanden sein sollte?
Das kann an defekten Messleitungen, einer geöffneten Sicherung oder einer unterbrochenen Verbindung liegen. Prüfe zuerst die Messleitungen an einem bekannten Leiter. Bauteile wie Dioden oder Schalter können in einer Richtung sperren. In solchen Fällen nutze die Diodenfunktion oder trenne das Bauteil aus dem Stromkreis.
Wie finde ich systematisch einen Kurzschluss in Auto oder Haus?
Arbeite schrittweise und trenne Abschnitte. Entferne Sicherungen oder trenne Verbraucher, um den Bereich einzugrenzen. Prüfe Kabel und Steckverbinder visuell auf Beschädigungen. Wenn du den Bereich eingegrenzt hast, misst du gezielt auf Durchgang zwischen Leitern und Masse.
Technische Grundlagen der Durchgangsprüfung
Die Durchgangsprüfung klärt, ob zwei Punkte elektrisch verbunden sind. Das ist eine einfache Messung. Sie gibt dir schnell Auskunft über Leitfähigkeit und Unterbrechungen.
Messprinzip
Beim Widerstandsmessen speist das Multimeter einen kleinen Prüfstrom in den Messkreis. Es misst dann den Spannungsabfall. Aus Strom und Spannung berechnet das Gerät den Widerstand in Ohm. Viele Multimeter haben eine spezielle Durchgangs- oder Continuity-Funktion. Bei sehr niedrigem Widerstand gibt das Gerät einen Piepton aus. So findest du Verbindungen ohne lange Zahlen zu lesen.
Worauf du bei der Messung achten musst
Schalte die Spannung aus und trenne Bauteile wenn möglich. Bauteile wie Dioden, Kondensatoren und Transformatoren verfälschen Messergebnisse wenn sie im Stromkreis verbleiben. Eine Diode lässt Strom nur in eine Richtung fließen. Ein Kondensator kann vorübergehend einen Durchgang zeigen, bis er entladen ist. Trenne daher eine Seite der Leitung. Prüfe auch die Messleitungen vorher. Defekte Leitungen liefern falsche Werte.
Bedeutung von Kurzschlüssen
Ein Kurzschluss ist eine sehr niederohmige Verbindung zwischen Leitern. Das führt zu hohen Strömen. Sicherungen oder Schutzschalter schlagen an. Es entsteht Wärme. Das kann Bauteile beschädigen oder Brände auslösen. Deshalb ist frühzeitiges Erkennen wichtig.
Wie das Multimeter funktioniert
Im Widerstandsmessbereich liefert das Multimeter die Energie für die Messung aus seiner Batterie. Es misst die Spannung am Messpunkt. Elektrische Schaltungen mit mehreren Pfaden können den Wert senken. Das Gerät zeigt dann nur einen Effektivwert. Bei Unsicherheit nutze verschiedene Messpunkte. Begrenze so den Bereich mit dem Fehler.
Zusammengefasst: Die Durchgangsprüfung beruht auf Prüfstrom und Spannungsmessung. Sie ist schnell und praxisgerecht. Richtig angewendet zeigt sie Kurzschlüsse zuverlässig und hilft, Gefahren zu vermeiden.
Fehler vermeiden bei der Durchgangsprüfung
Bei der Suche nach Kurzschlüssen kann ein kleiner Messfehler viel Zeit kosten. Falsche Messergebnisse führen zu falschen Schlüssen. Daher ist es wichtig, typische Fehler zu kennen und systematisch zu arbeiten. Im Folgenden siehst du verbreitete Fehler und die passenden Gegenmaßnahmen.
| Typischer Fehler | Korrekte Vorgehensweise |
|---|---|
| Messung unter Spannung | Strom zuerst abschalten und Spannungsfreiheit prüfen. Dann die Durchgangsprüfung starten. So vermeidest du Schäden am Multimeter und falsche Werte. |
| Bauteile nicht aus dem Stromkreis trennen | Eine Seite der Verbindung abklemmen oder das Bauteil ausbauen. Parallele Pfade verfälschen sonst den Widerstandswert. So lokalisiert du den Fehler gezielt. |
| Defekte oder falsch angeschlossene Messleitungen | Leitungen vor der Messung am bekannten Leiter prüfen. Krokodilklemmen oder feste Kontakte nutzen. Ein Kabelbruch kann sonst wie ein Kurzschluss wirken. |
| Einflüsse durch Kondensatoren oder Batterien | Vor Messung Kondensatoren entladen und Batterien entfernen. Geladene Bauteile zeigen vorübergehend Durchgang. Danach Messung wiederholen. |
| Falsche Bereicheinstellung am Multimeter | Auf Durchgangs- oder niedrigen Ohm-Bereich stellen. Wenn dein Gerät keine Continuity-Funktion hat, einen niedrigen Widerstandsbereich wählen. So erkennst du geringe Widerstände deutlich. |
Arbeite systematisch. Trenne Abschnitte und prüfe Leitungen Schritt für Schritt. So vermeidest du Fehlinterpretationen und findest Kurzschlüsse schneller.
